Bau einer Contest-Endstufe 1,3 GHz



Wir sind in den letzten Contesten auch auf 1,3 GHz QRV. Dazu verwendeten wir eine PA

mit ca. 50 Watt. Der Transverter, das Netzteil, die PA und sonstige Elektronik in einem

Gehäuse am Mast. Wird aber nur zu den Contesten bestückt.

Diese jetzt aufgebaute PA hat ca. 140 Watt und kommt dann in einen extra Kasten am Mast.

Dazu kommt 2x PTT und einmal das RX-Signal von der PA zum Transverter und ein

Kabel TX dann vom TRV zur PA, sowie einmal 230 Volt. RX-TX am Transverter SMA.

Endstufe Ein ebenfalls SMA und der Ausgang zur Antenne N. Anteuerung ca. 2 Watt.

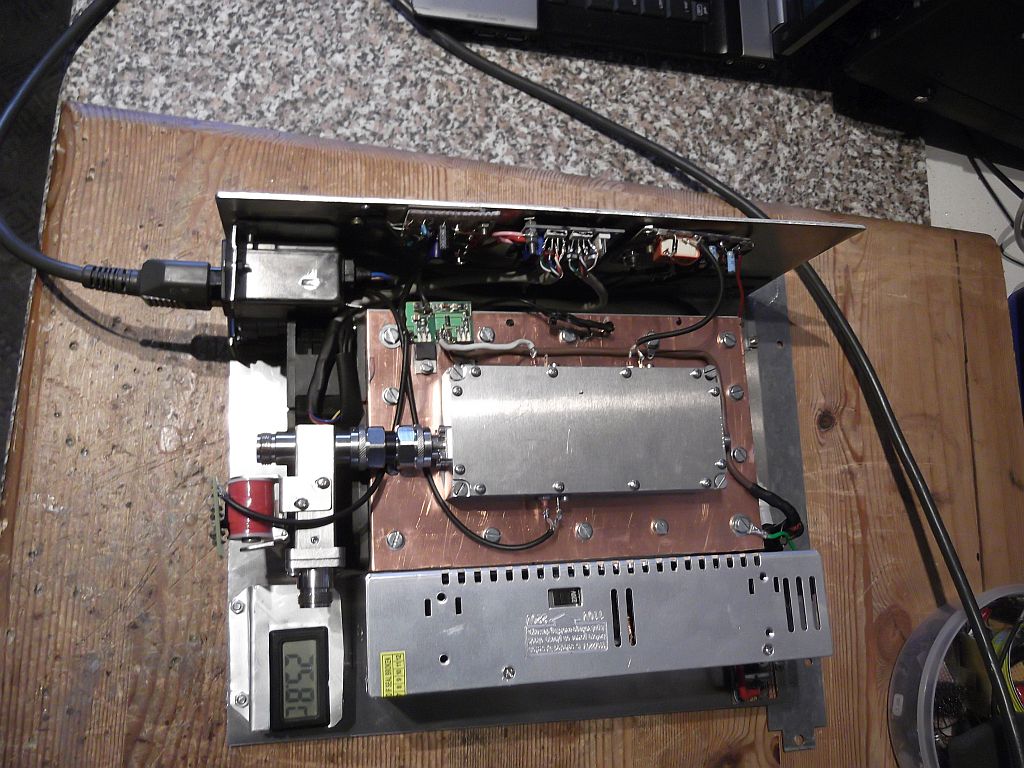

Der Kühlkörper ist sehr feinrippig. Auf diesen ist eine 3 mm Kupferplatte über die gesamte

Fläche, dadurch bessere Wärmeverteilung! Darauf dann das PA-Modul.

Alles mit Wärmeleitpaste.

Die Lüftung erfolgt mit 2 Server-Lüfter 60x60x35, PWM geregelt. Laufen mit der eingestellten

Drehzahl, bei Erwärmung laufen sie sofort mit voller Drehzahl hoch und regeln dann

wieder runter. Stromaufnahme 1,3 A je Lüfter! Habe diese Lüfter nicht im I-Net gefunden,

habe deshalb komplette gebrauchte Servernetzteile gekauft. 12 Volt--62 Ampere!

Zur Kontrolle habe ich noch auf der Platte ein Thermometer gebaut, mal sehen wie das

Temperaturverhalten ist.

Auf diese Weise kann eventuell eine noch stärkere PA verwendet werden hi.

Die ersten Test erfolgen noch.

Der erste Test, alles ok. Unten der Testaufbau,sieht wild aus geht aber.

Links die 140 Watt PA, rechts der Aufbau mit Transverter und 50 Watt PA.

Die PA wird hier umgangen, also direkt zur 140 er PA. Monitorausgang 0,7 Volt,

das sind 140 Watt. Kabel zum Abschlußwiderstand Aircell 7, wird aber warm!

Es ist 1 Meter lang und dient dann als Übergang zum halb Zoll Cellflex Kabel.

Werde H 2010 dafür nehmen. In der kommenden Woche werde ich das alles mal

im Originalaufbau am Mast montieren und dann mal testen.



Geht weiter!
